關于中國重汽牌發動機裝用曼?胡默爾或PARKE柴油濾清器的說明

改進原因：
曼?胡默爾（制造商代碼0475）濾清系統與傳統濾清系統相比,有如下優點：　　
1. 流量大，原始阻力小，降低發動機功率損耗，相對來說提升了重汽發動機的燃油經濟性。　　
2. 濾清效率高。其中第一級的燃油粗濾器側重于過濾燃油中的水分和大顆粒雜質，完美的油水過濾效率（>93%）,減少由于柴油含水引起零部件銹蝕造成的燃油噴射系統故障；第二級燃油細濾器側重于過濾燃油中的細小顆粒雜質（3-5μm）, 精細的燃油過濾效率符合噴射系統的苛刻要求，阻擋細小顆粒進入燃油噴射系統而導致其部件的磨損，避免燃油噴射系統的早期磨損?！　?
3. 使用壽命長。曼?胡默爾燃油濾清器采用新型多層復合理念設計的濾材，配合優化的布局方案，最大限度地發揮燃油濾清器的過濾容量，延長其使用壽命。
曼?胡默爾濾清系統已經在重汽牌發動機上經過臺架性能試驗、耐久試驗以及數萬公里不同工況的道路試驗，其產品的穩定性和可靠性得到充分的考核和驗證。
PARKE燃油濾清系統(制造商代碼E193)濾清效果與曼?胡默爾濾清系統效果相似，均比傳統濾清系統有很多優點。

傳統的柴油濾清系統↓

上圖紅圈內為一粗一細兩級柴油濾清器（一線通圖號VG14080739A和VG14080740A），另有單獨的油水分離器（一線通圖號WG9725550002）安裝在發動機右后方的車架上

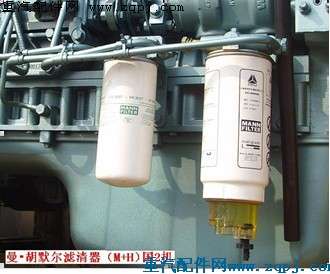

國2及EGR國3用曼?胡默爾燃油濾清系統↓

上圖為國2機、EGR國3機用曼?胡柴濾系統，左側為VG1560080011精濾、右側為VG1560080016粗濾（粗濾下方為油水分離水杯），取消車架上的油水分離器。國2機用曼?胡柴濾與EGR國3用曼?胡柴濾系統不同之處僅是三根燃油管，粗濾、細濾是相同的。一線通相關備件明細見下表。
國2及EGR國3用曼?胡默爾燃油濾清系統備件清單

序號	圖號	名稱	備注
1	VG1560080011	旋裝式燃油精濾器總成	可分為VG1560080012旋裝式燃油精濾器和VG1560080013濾座。代替傳統的VG　14097095A　。
2	190003802527	六角頭螺栓
3	190003931122	彈簧墊圈
4	190003935009	平墊圈
5	VG1047080004	燃油細濾器支架總成(曾用VG1560080099)	曾用VG1560080099，代替傳統的VG1560080094
6	190003802523	六角頭螺栓
7	190003932024	波形彈性墊圈
8	190003930012	大墊圈
9	VG1560080037	燃油管總成（國2）	代替傳統的VG1560087017
10	VG1560080038	燃油管總成（國2）	代替傳統的VG1560087018
11	VG2600080200	密封墊圈
12	VG1560080016	旋裝式燃油粗濾器總成（帶油水分離）	可分為VG1560080014濾座和VG1047080011粗濾器及油水分離器總成，取消車架上的WG9725550002油水分離器。此粗濾的水杯不帶水位傳感器?！　?/td>
13	190003931142	彈簧墊圈
14	VG1047080002	燃油粗濾器支架總成
15	VG1047080005	燃油管總成（國2）
16	VG1246080014	空心螺栓
17	VG9003080006	復合密封墊圈
18	VG1047080015	燃油粗濾器護套
19	VG1047080006	燃油管總成(EGR)	代替傳統的VG1560080030
20	VG1047080007	燃油管總成(EGR)	代替傳統的VG1560087018
21	VG1047080008	燃油管總成(EGR)

共軌國3用曼?胡默爾燃油濾清系統備件清單

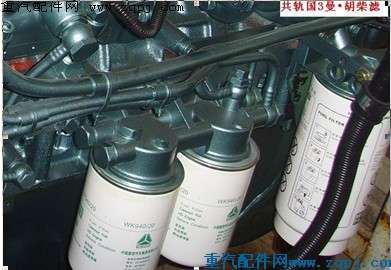

上圖為共軌國3機用曼?胡柴濾系統，左側為兩只并聯的VG1540080330精濾、右側為VG1092080032粗濾（粗濾下方為油水分離水杯），取消車架上的油水分離器。相應備件明細見下表。
共軌國3用曼?胡默爾燃油濾清系統

序號	圖號	名稱	備注
1	VG1540080226	燃油濾托架(M+H)
2	190003802523	六角頭螺栓
3	190003930012	大墊圈
4	190003932024	波形彈性墊圈
5	VG1540080330	燃油精濾器總成	可分為VG1540080310旋裝式燃油精濾器和VG1092080036燃油精濾器濾座
6	VG1540080022	柴濾溢油閥
7	VG2600080200	密封墊圈
8	VG1099089098	燃油管
9	VG1099089099	燃油管
10	VG1099089074	柴濾回油管
11	190003962621	空心螺栓
12	VG2600080200	密封墊圈
13	VG1540080027	粗濾支架
14	VG1092080032	燃油粗濾器總成	可分為VG1092080037粗濾及油水分離器總成和VG1092080033旋裝式燃油粗濾器濾座。此粗濾的水杯帶水位傳感器。
15	VG1246080014	空心螺
16	VG9003080006	復合密封墊圈
17	VG1099089156	燃油管
18	VG1047080015	燃油粗濾器護套

共軌國3用 PARKE燃油濾清系統

上圖為PARKE燃油濾清系統，左側為VG1540080030精濾、右側為 VG154008013 粗濾。注意，PARKE燃油濾清系統僅用于共軌國3機（即共軌國3機既可裝PARKE燃油濾清系統，也可裝曼?胡默爾燃油濾清系統，但兩者不能同時裝在同一機器上且兩者的組件不能互換）。
共軌國3用 PARKE燃油濾清系統備件清單

序號	圖號	名稱	備注
1	VG1540080126	燃油濾托架
2	VG1540080030	燃油精濾器組合件	可分為VG1540080110精濾器濾芯和VG1540080111精濾器濾座
3	VG1540080022	柴濾溢油閥
4	VG2600080200	密封墊圈
5	VG1540089098	燃油管（歐3裝雙缸空壓機用）
6	VG1540089099	燃油管（歐3裝雙缸空壓機用）
7	VG1540089074	柴油濾清器回油管（歐3裝雙缸空壓機用）
8	VG1540080027	粗濾支架
9	VG1540080132	燃油粗濾器組合件	可分為VG1540080211粗濾器濾芯和VG1540080212粗濾器濾座
10	190003802523	六角頭螺栓
11	190003932024	波形彈性墊圈
12	190003962621	空心螺栓
13	VG1540089156	輸油泵進油管（歐3裝雙缸空壓機用）
14	190003930012	大墊圈
15	VG2600080168	防護隔套


曼?胡默爾燃油濾清系統及PARKE燃油濾清系統維修注意事項
1. 強保時不需更換柴油濾芯（精濾、粗濾均不需更換）?！　?
2. 備件箱里不再配備柴油精濾濾芯和粗濾濾芯。　　
3.當觀察到粗濾器底部的水杯有一定量的水時，需擰松水杯底部的排水螺栓進行排水后再將螺栓擰緊。　　
4.更換供油系部件時需要擰松粗、細濾濾座上面的放氣螺栓進行排氣后重新擰緊。
　　
5.保修期限：公路用車兩個月三萬公里，以先期到達為準；工程車一個月兩萬公里，以先期到達為準?！　?
6. 只有因濾清器漏油、支架斷裂等部件自身質量問題需更換柴濾部件的情況，才可以通過一線通報修。非柴濾自身質量問題需更換時（如使用時間過長影響濾清效果等）不得通過一線通報修，相關費用用戶自擔?！　?
7. 柴濾系統的支架、濾座、精濾芯、粗濾芯（帶油水分離水杯）均可單獨更換，更換時注意擰緊；如濾座和濾芯同時損壞應按總成圖號報修（參考上面的備件清單）。
