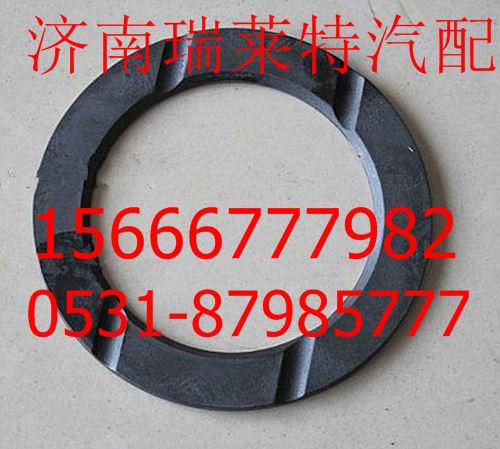

重汽豪沃70礦調整墊片WG9970320154

一、配置要求：
火紅，371馬力國二發動機，HW19710，AC26橋速比10.47，1400-25（36層級，工程花紋），70礦車。
二、明細表：ZH5A07.S00J4600
三、其他要求：
1、改進型換擋手柄、操縱桿及防塵罩。
2、電子式氣壓傳感器及改進后的駕駛室線束、起動機線束、底盤線束。
四、專用件明細：
序號 圖號 名稱 單車用量 責任單位
1 WG9727710002 電子式氣壓傳感器 2 供應
2 WG9925240020 變速器換擋手柄及擋位標牌總成(10擋) 1 供應
3 AZ9700240077 防塵罩 1 橡膠廠
4 AZ9700240078 變速器操縱桿 1 底零廠
5 AZ9770772101 國Ⅱ70礦車駕駛室電線束 1 內飾件廠
6 AZ9770772111 國Ⅱ70礦車底盤電線束(HW箱) 1 內飾件廠
7 AZ9721778262 起動機電線束(舊箱/1240) 1 內飾件廠
六、總明細
序號 父圖號 圖號 產品名稱 數量 走向一 走向二
1 AC 6158376201 WG2600010919 機油加油管 1 供應 裝配總裝
2 AC 6158376201 WG2600010489 加油管蓋總成 1 供應 裝配總裝
3 AC 6158376201 WG1500010079 帶纖維夾層的橡膠軟管 1 供應 裝配總裝
4 AC 6158376201 190003989306 軟管卡箍 2 供應 裝配總裝
5 AC 6158376201 Q150B0820 六角頭螺栓 1 供應 裝配總裝
6 AC 6158376201 Q40308 彈簧墊圈 2 供應 裝配總裝
7 AC 6158376201 Q40208 大墊圈 1 供應 裝配總裝
8 AC 6158376201 Q150B0816 六角頭螺栓 1 供應 裝配總裝
9 AC 91231300101 WG1500139001 制冷壓縮機（多楔帶） 1 供應 裝配總裝
10 AC 91231300101 WG581C 160018 軸套 2 供應 裝配總裝
11 AC 91231300101 WG9125130021 襯套 1 供應 裝配總裝
12 AC 91231300101 Q150B1025 六角頭螺栓 2 供應 裝配總裝
13 AC 91231300101 Q40310 彈簧墊圈 2 供應 裝配總裝
14 AC 91231300101 Q40110 平墊圈 1 供應 裝配總裝
15 AC 91231300101 WG1500130027 間隔塊 1 供應 裝配總裝
16 AC 91231300101 Q150B0825 六角頭螺栓 2 供應 裝配總裝
17 AC 91231300101 Q40008 小墊圈 2 供應 裝配總裝
18 AC 91231300101 Q40308 彈簧墊圈 2 供應 裝配總裝
19 AC 91231300101 WG1500130017 多楔帶 1 供應 裝配總裝
20 AC 91231300101 WG1500090026 拉緊螺栓 1 供應 裝配總裝
21 AC 91231300101 Q150B10100 六角頭螺栓 1 供應 裝配總裝
22 AC 91231300101 Q33210 2型全金屬六角鎖緊螺母 1 供應 裝配總裝
23 AC 91231300101 190012630006 I型六角螺母 2 供應 裝配總裝
24 AC 91231300101 Q40114 平墊圈 2 供應 裝配總裝
25 AC 91231300101 Q40314 彈簧墊圈 1 供應 裝配總裝
26 AC 9917650103 WG9100760001 蓄電池（68025D） 2 供應 裝配總裝
27 AC16500.00301 AZ1651900001 駕駛室總裝配 1 濟汽分裝 裝配總裝
28 AC16510.00301 AZ1651100001 70礦用車駕駛室本體(帶車門)總成 1 東車分裝 濟汽分裝
29 AC16510.00301 AZ1651183050 右側平臺焊接總成 1 東車分裝 裝配總裝
30 AC16511.00301 AZ1651113001 面罩焊接總成 1 東車加工 濟汽分裝
31 AC16511.00301 AZ1651113015 鉸鏈板 2 東車加工 濟汽分裝
32 AC16511.00301 Q150B0816F31 六角頭螺栓 8 供應 濟汽分裝
33 AC16511.00301 Q40208F31 大墊圈 8 供應 濟汽分裝
34 AC16511.00301 WG1642110016 鉸鏈座 2 供應 濟汽分裝
35 AC16511.00301 WG1642930003 堵蓋 4 供應 濟汽分裝
36 AC16511.00301 Q218B0860 內六角園柱頭螺釘 4 供應 濟汽分裝
37 AC16511.00301 Q40008 小墊圈 4 供應 濟汽分裝
38 AC16511.00301 AZ1642110017 鉸鏈銷1623877 2 濟零加工 濟汽分裝
39 AC16511.00301 WG1651113020 氣彈簧 2 供應 濟汽分裝
40 AC16511.00301 WG9100360134 隔環 4 供應 濟汽分裝
41 AC16511.00301 Q5002014 開口銷 2 供應 濟汽分裝
42 AC16511.00301 WG1651113030 面罩鎖總成 1 供應 濟汽分裝
43 AC16511.00301 Q150B0616F31 六角頭螺栓 4 供應 濟汽分裝
44 AC16511.00301 Q340B06F31 Ⅰ型六角螺母 4 供應 濟汽分裝
45 AC16511.00301 Q40306F31 彈簧墊圈 4 供應 濟汽分裝
46 AC16511.00301 Q40006F31 小墊圈 4 供應 濟汽分裝
47 AC16511.00301 Q40206F31 大墊圈 4 供應 濟汽分裝
48 AC16511.00301 Q40216F31 大墊圈 1 供應 濟汽分裝
49 AC16511.00301 WG1651113032 面罩鎖拉絲總成 1 供應 濟汽分裝
50 AC16511.00301 AZ1642860007 過板護圈 1 供應 濟汽分裝
51 AC16511.00301 WG1664110006 重汽公司圖案商標（N07高地板駕駛室） 1 供應 濟汽分裝
52 AC16511.00301 WG1651113040 面罩密封條 2 供應 濟汽分裝
53 AC16511.00301 WG1642110018 保護條 2 供應 濟汽分裝
54 AC16511.00301 WG1664110071 車門鉸鏈裝飾板（左） 1 供應 濟汽分裝
55 AC16511.00301 Q2714213F31 十字槽盤頭自攻螺釘 3 供應 濟汽分裝
56 AC16511.00301 WG1651113051 鉸鏈裝飾板總成 1 供應 濟汽分裝
57 AC16511.00301 Q2714213F31 十字槽盤頭自攻螺釘 1 供應 濟汽分裝
58 AC16511.00301 Q39739162F31 簧片螺母 1 供應 濟汽分裝
59 AC16511.00301 WG1664930006 塑料螺母座 3 供應 濟汽分裝
60 AC16511.00301 Q2714216F31 十字槽盤頭自攻螺釘 2 供應 濟汽分裝
61 AC16511.00301 Q2714232F31 十字槽盤頭自攻螺釘(F9) 1 供應 濟汽分裝
62 AC16511.00301 Q40205F31 大墊圈 2 供應 濟汽分裝
63 AC16516.00103 WG1651160012 前密封條 1 供應 濟汽分裝
64 AC16516.00103 WG1642160017 左下風道總成 1 供應 濟汽分裝
65 AC16516.00103 Q340B06 I型六角螺母 1 供應 濟汽分裝
66 AC16516.00103 Q40306 彈簧墊圈 1 供應 濟汽分裝
67 AC16516.00103 Q40206 大墊圈 1 供應 濟汽分裝
68 AC16516.00103 AZ1642160021 左下風道固定支架總成（5310045） 1 焊二分裝 濟汽分裝
69 AC16516.00103 Q1460620 六角頭螺栓、彈簧墊圈和平墊圈組合件 1 供應 濟汽分裝
70 AC16516.00103 AZ1642160011 左除霜風道總成（5310025） 1 內飾分裝 濟汽分裝
71 AC16516.00103 Q2140620F31 十字槽盤頭螺釘 1 供應 濟汽分裝
72 AC16516.00103 AZ1651162025 左前除霜風道總成 1 內飾分裝 濟汽分裝
73 AC16516.00103 Q2140612 十字槽盤頭螺釘 1 供應 濟汽分裝
74 AC16516.00103 Q40306 彈簧墊圈 1 供應 濟汽分裝
75 AC16516.00103 AZ1651162027 右前除霜風道總成 1 內飾分裝 濟汽分裝
76 AC16516.00103 Q2140612 十字槽盤頭螺釘 1 供應 濟汽分裝
77 AC16516.00103 Q40306 彈簧墊圈 1 供應 濟汽分裝
78 AC16516.00103 AZ1651162029 右端除霜風道總成 1 內飾分裝 濟汽分裝
79 AC16516.00103 Q2714813 十字槽盤頭自攻螺釘 2 供應 濟汽分裝
80 AC16516.00103 Q40205 大墊圈 2 供應 濟汽分裝
81 AC16516.00103 WG1642930009 卡簧螺母 2 供應 濟汽分裝
82 AC16516.00103 AZ1651162033 右風道總成 1 內飾分裝 濟汽分裝
83 AC16516.00103 Q2714813 十字槽盤頭自攻螺釘 1 供應 濟汽分裝
84 AC16516.00103 Q40205 大墊圈 1 供應 濟汽分裝
85 AC16516.00103 WG1642930009 卡簧螺母 1 供應 濟汽分裝
86 AC16516.00103 AZ1651160126 暖風機堵蓋 1 內飾加工 濟汽分裝
87 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 2 供應 濟汽分裝
88 AC16516.00103 Q1460620 六角頭螺栓、彈簧墊圈和平墊圈組合件 2 供應 濟汽分裝
89 AC16516.00103 WG1642160031 左側風道總成 1 供應 濟汽分裝
90 AC16516.00103 Q1460620 六角頭螺栓、彈簧墊圈和平墊圈組合件 1 供應 濟汽分裝
91 AC16516.00103 WG1642160042 中后風道總成 1 供應 濟汽分裝
92 AC16516.00103 Q1460620 六角頭螺栓、彈簧墊圈和平墊圈組合件 1 供應 濟汽分裝
93 AC16516.00103 AZ1642160060 儀表臺橫梁左支座總成（5310085） 1 焊二分裝 濟汽分裝
94 AC16516.00103 Q1460825 六角頭螺栓、彈簧墊圈和平墊圈組合件 2 供應 濟汽分裝
95 AC16516.00103 WG1651162164 儀表臺橫梁焊接總成 1 供應 濟汽分裝
96 AC16516.00103 Q1460825 六角頭螺栓、彈簧墊圈和平墊圈組合件 7 供應 濟汽分裝
97 AC16516.00103 Q150B0825 六角頭螺栓 2 供應 濟汽分裝
98 AC16516.00103 Q40308 彈簧墊圈 2 供應 濟汽分裝
99 AC16516.00103 Q40208 大墊圈 2 供應 濟汽分裝
100 AC16516.00103 AZ1642160109 橫梁上部儀表臺支架總成（5310205） 1 焊二分裝 濟汽分裝
101 AC16516.00103 Q1460620 六角頭螺栓、彈簧墊圈和平墊圈組合件 4 供應 濟汽分裝
102 AC16516.00103 WG1642160120 司機側儀表臺總成 1 供應 濟汽分裝
103 AC16516.00103 WG1642160124 水杯架前端蓋 1 供應 濟汽分裝
104 AC16516.00103 WG1642160138 裝飾條總成-中部 1 供應 濟汽分裝
105 AC16516.00103 AZ1642930620 十字槽盤頭螺釘彈墊大墊圈組合件(參考Q2140620F31) 7 供應 濟汽分裝
106 AC16516.00103 Q2140516 十字槽盤頭螺釘 1 供應 濟汽分裝
107 AC16516.00103 Q40105 平墊圈 1 供應 濟汽分裝
108 AC16516.00103 Q40305 彈簧墊圈 1 供應 濟汽分裝
109 AC16516.00103 WG1642930010 孔蓋 1 供應 濟汽分裝
110 AC16516.00103 AZ1642930011 M6帶橡膠墊的組合螺栓（5310290） 2 橡膠分裝 濟汽分裝
111 AC16516.00103 WG1642160146 塑料銷座 2 供應 濟汽分裝
112 AC16516.00103 Q2714216 十字槽盤頭自攻螺釘 2 供應 濟汽分裝
113 AC16516.00103 WG1642160150 出風口總成 3 供應 濟汽分裝
114 AC16516.00103 AZ1642160181 地板支架總成(5310400) 2 車身(庫) 濟汽分裝
115 AC16516.00103 AZ1642160251 轉向柱右側地板支架總成 1 車身(庫) 濟汽分裝
116 AC16516.00103 Q1460620 六角頭螺栓、彈簧墊圈和平墊圈組合件 10 供應 濟汽分裝
117 AC16516.00103 WG1642160183 儀表板蓋板總成 1 供應 濟汽分裝
118 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 4 供應 濟汽分裝
119 AC16516.00103 WG1642160186 手制動閥蓋板總成 1 供應 濟汽分裝
120 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 1 供應 濟汽分裝
121 AC16516.00103 AZ1642160188 手制動閥固定支架（5310456） 1 噴漆噴漆 濟汽分裝
122 AC16516.00103 Q2360620 十字槽盤頭螺釘、彈簧墊圈和平墊圈組合件 2 供應 濟汽分裝
123 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 3 供應 濟汽分裝
124 AC16516.00103 WG1642160190 開關面板總成 1 供應 濟汽分裝
125 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 4 供應 濟汽分裝
126 AC16516.00103 WG1642160213 儀表臺中上部蓋板 1 供應 濟汽分裝
127 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 6 供應 濟汽分裝
128 AC16516.00103 WG1642160214 儀表臺中上部軟墊 1 供應 濟汽分裝
129 AC16516.00103 WG1642161217 轉向柱下護罩 1 供應 濟汽分裝
130 AC16516.00103 WG1642930009 卡簧螺母 1 供應 濟汽分裝
131 AC16516.00103 AZ1642930620 十字槽盤頭螺釘彈墊大墊圈組合件(參考Q2140620F31) 5 供應 濟汽分裝
132 AC16516.00103 WG1642160218 轉向柱左側下護面總成 1 供應 濟汽分裝
133 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 4 供應 濟汽分裝
134 AC16516.00103 Q40205 大墊圈 2 供應 濟汽分裝
135 AC16516.00103 Q2140516 十字槽盤頭螺釘 1 供應 濟汽分裝
136 AC16516.00103 Q40105 平墊圈 1 供應 濟汽分裝
137 AC16516.00103 Q40305 彈簧墊圈 1 供應 濟汽分裝
138 AC16516.00103 WG1642160230 轉向柱右側下護面總成 1 供應 濟汽分裝
139 AC16516.00103 AZ1642930620 十字槽盤頭螺釘彈墊大墊圈組合件(參考Q2140620F31) 1 供應 濟汽分裝
140 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 2 供應 濟汽分裝
141 AC16516.00103 WG1642160232 轉向柱左側裝飾條總成 1 供應 濟汽分裝
142 AC16516.00103 WG1642160234 轉向柱右側裝飾條總成 1 供應 濟汽分裝
143 AC16516.00103 WG1642160236 擱腳臺總成 1 供應 濟汽分裝
144 AC16516.00103 AZ1642930620 十字槽盤頭螺釘彈墊大墊圈組合件(參考Q2140620F31) 1 供應 濟汽分裝
145 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 1 供應 濟汽分裝
146 AC16516.00103 Q2714816 十字槽盤頭自攻螺釘 2 供應 濟汽分裝
147 AC16516.00103 Q39748202 簧片螺母 2 供應 濟汽分裝
148 AC16516.00103 Q2140820 十字槽盤頭螺釘 1 供應 濟汽分裝
149 AC16516.00103 WG1642160238 儀表臺左前部螺釘蓋板 1 供應 濟汽分裝
150 AC16516.00103 WG1642930010 孔蓋 3 供應 濟汽分裝
151 AC16516.00103 AZ1651162040 儀表臺左端件總成 1 內飾分裝 濟汽分裝
152 AC16516.00103 AZ1651162045 儀表臺右件 1 內飾加工 濟汽分裝
153 AC16516.00103 Q2714813 十字槽盤頭自攻螺釘 3 供應 濟汽分裝
154 AC16516.00103 Q2360620F31 十字槽盤頭螺釘、彈簧墊圈和平墊圈組合件 1 供應 濟汽分裝
155 AC16516.00103 Q40205F31 大墊圈 4 供應 濟汽分裝
156 AC16516.00103 WG1642930009 卡簧螺母 4 供應 濟汽分裝
157 AC16516.00103 WG1642930010 孔蓋 1 供應 濟汽分裝
158 AC16516.00103 AZ1651162046 右裝飾條 1 內飾加工 濟汽分裝
159 AC16516.00103 AZ1642160137 塑料卡扣（5310381） 3 內飾加工 濟汽分裝
160 AC16516.00103 WG1651160300 礦用車上車扶手(前) 1 供應 濟汽分裝
161 AC16516.00103 Q1460825F31 六角頭螺栓、彈簧墊圈和平墊圈組合件 1 供應 濟汽分裝
162 AC16516.00103 Q2140840F31 十字槽盤頭螺釘 1 供應 濟汽分裝
163 AC16516.00103 Q40108 平墊圈 1 供應 濟汽分裝
164 AC16516.00103 Q40308 彈簧墊圈 1 供應 濟汽分裝
165 AC16516.00103 WG1651160310 礦用車上車扶手(后) 1 供應 濟汽分裝
166 AC16516.00103 Q1460825F31 六角頭螺栓、彈簧墊圈和平墊圈組合件 2 供應 濟汽分裝
167 AC16523.00301 Q150B0820F31 六角頭螺栓 3 供應 濟汽分裝
168 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 3 供應 濟汽分裝
169 AC16523.00301 Q40008F31 小墊圈 1 供應 濟汽分裝
170 AC16523.00301 Q40308F31 彈簧墊圈 3 供應 濟汽分裝
171 AC16523.00301 Q40208F31 大墊圈 5 供應 濟汽分裝
172 AC16523.00301 AZ1651231001 左擋泥板 1 東車加工 濟汽分裝
173 AC16523.00301 AZ1651231002 右擋泥板 1 東車加工 裝配總裝
174 AC16523.00301 Q150B0820F31 六角頭螺栓 3 供應 裝配總裝
175 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 3 供應 裝配總裝
176 AC16523.00301 Q40008F31 小墊圈 1 供應 裝配總裝
177 AC16523.00301 Q40308F31 彈簧墊圈 3 供應 裝配總裝
178 AC16523.00301 Q40208F31 大墊圈 5 供應 裝配總裝
179 AC16523.00301 AZ1651231005 翼子板支撐桿I 1 東車加工 濟汽分裝
180 AC16523.00301 AZ1651231006 翼子板支撐桿II 1 東車加工 濟汽分裝
181 AC16523.00301 Q150B0820F31 六角頭螺栓 4 供應 濟汽分裝
182 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 4 供應 濟汽分裝
183 AC16523.00301 Q40208F31 大墊圈 4 供應 濟汽分裝
184 AC16523.00301 Q40308F31 彈簧墊圈 4 供應 濟汽分裝
185 AC16523.00301 WG1651231007 上部防滑板 1 供應 濟汽分裝
186 AC16523.00301 WG1651231008 下部防滑板 1 供應 濟汽分裝
187 AC16523.00301 Q2560616 十字槽半沉頭螺釘 8 供應 濟汽分裝
188 AC16523.00301 Q340B06F31 Ⅰ型六角螺母 8 供應 濟汽分裝
189 AC16523.00301 Q40206F31 大墊圈 8 供應 濟汽分裝
190 AC16523.00301 Q40306F31 彈簧墊圈 8 供應 濟汽分裝
191 AC16523.00301 AZ1651231005 翼子板支撐桿I 1 東車加工 裝配總裝
192 AC16523.00301 AZ1651231006 翼子板支撐桿II 1 東車加工 裝配總裝
193 AC16523.00301 Q150B0820F31 六角頭螺栓 4 供應 裝配總裝
194 AC16523.00301 Q340B08F31 Ⅰ型六角螺母 4 供應 裝配總裝
195 AC16523.00301 Q40208F31 大墊圈 4 供應 裝配總裝
196 AC16523.00301 Q40308F31 彈簧墊圈 4 供應 裝配總裝
197 AC16523.00301 WG1651231007 上部防滑板 1 供應 裝配總裝
198 AC16523.00301 WG1651231008 下部防滑板 1 供應 裝配總裝
199 AC16523.00301 Q2560616 十字槽半沉頭螺釘 8 供應 裝配總裝
200 AC16523.00301 Q340B06F31 Ⅰ型六角螺母 8 供應 裝配總裝
